Держатели предохранителей-выключатели-разъединители серии Шлюз

Держатели предохранителей-выключатели-разъединители серии ШлюзДержатели предохранителей-выключатели-разъединители  серии  Шлюз предназначены  для включения/выключения  электрических цепей под нагрузкой и  защиты их от токов короткого замыкания и перегрузки.

Выключатели серии «Шлюз» представляют собой трехполюсные коммутационные аппараты вертикального исполнения с подвижным, откидным держателем плавкого предохранителя, который обеспечивает двойной видимый разрыв, в отключенном состоянии.

Держатели предохранителей-выключатели-разъединители  нашли широкое применение в распределительных устройствах низкого напряжения.

Выключатели  «Шлюз» выпускаются на номинальные токи 160, 250, 400 и 630А и предназначены для установки предохранителей следующих габаритов:

  • ППН 33 (NH00) до 160А;

  • ППН 35 (NH 1) до 250А;

  • ППН 37 (NH 2) до 400А;

  • ППН 39 (NH 3) до 630А.

Держатели предохранителей-выключатели-разъединители серии Шлюз PDF версия

Преимущества предохранителей-выключателей-разъединителей    Шлюз

  • наличие видимого разрыва

  • высокий уровень  безопасности персонала во время эксплуатации и обслуживания электроустановки

  • простая и безопасная замена плавких вставок без дополнительных приспособлений

  • большой механический и коммутационный ресурс работы

  • возможность как пополюсного так и трехполюсного отключения

  • удобное подключение отходящих кабелей

  • широкий выбор аксессуаров и дополнительных устройств, позволяющих реализовать дистанционный контроль плавких вставок, технический и коммерческий учет, контроль наличия напряжения.

Технические характеристики

Технические характеристики

Шлюз 00

Шлюз 1

Шлюз 2

Шлюз 3













Габариты плавкого предохранителя  (ГОСТ Р 50339.0-2003)

-

00 (33)

1 (35)

2 (37)

3 (39)

Условный тепловой ток, Ith

А

160

250

400

630

Номинальный коммутационный ток, Ie

А

160

250

400

630

Номинальное напряжение, Un

В

690

690

690

690

Номинальное коммутационное напряжение, Ue по категориям

АС-21В

В

690

690

690

690

АС-22В

500

500

500

500

Номинальный отключаемый кратковременный ток КЗ, Icm (при 500В~)

кА

50

Номинальное напряжение изоляции, Ui

B

1000

1000

1000

1000

Номинальная частота

Гц

40-60

Механический ресурс

ц.п

1600

1400

1000

800

Коммутационный ресурс

к.ц

200

Номинальное испытательное импульсное напряжение

кВ

8

12

12

12

Номинальное испытательное одноминутное напряжение

кВ

3,5

Степень защиты IP



30

Масса

кг

2,260

5,120

5,430

6,240

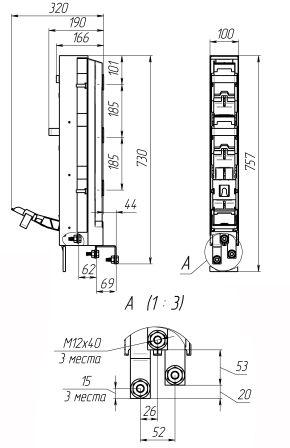

Габаритные размеры
