ГРЩ

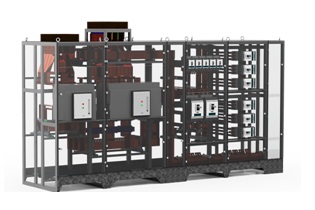

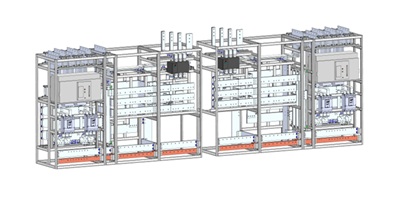

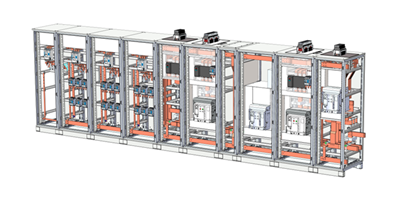

Главный распределительный щит (ГРЩ) - это низковольтное комплектное устройство, предназначенное для:приема и распределения электрической энергии напряжением 400 В и частотой 50 Гцзащиты вводных, секционных и отходящих линий от перегрузок и токов короткого замыкания.организации коммерческого или технического учёта электрической энергии на вводных и отходящих линиях.организации функций управления, измерения, сигнализации и регулирования.для организации автоматического ввода резерва.Главный распределительный щит (ГРЩ) - это низковольтное комплектное устройство, через которое снабжается электроэнергией все здание или его часть.

Основными задачами ГРЩ являются:

  • прием и распределение электрической энергии напряжением 400 В и частотой 50 Гц

  • защита вводных, секционных и отходящих линий от перегрузок и токов короткого замыкания.

  • организация коммерческого или  технического  учёта электрической энергии  на вводных и отходящих линиях.

  • организация функций управления, измерения, сигнализации и регулирования.

  • организация автоматического ввода резерва.



ГРЩ является одним из самых ответственных участков системы электроснабжения. От правильного проектирования, грамотного подбора оборудования, качественной сборки зависит надежность, безопасность и эффективность работы главного распределительного щита. Разработку и сборку ГРЩ мы производим в соответствии с технической и проектной документацией, предоставленной заказчиком. В случае необходимости специалисты компании могут выполнить проектирование и сборку по техническому заданию заказчика. В случае отсутствия задания – окажем помощь в разработке технического задания.

  Мы производим ГРЩ на токи до 6300А включительно. При разработке проекта ГРЩ необходимо учитывать множество технических моментов, которые оказывают значение как на надежность и безопасность работы, так и на стоимость. Наши специалисты учтут все ваши пожелания технического характера и подберут самый оптимальный вариант в соотношении цена-качество. При разработке проекта ГРЩ, необходимо уделить внимание следующим моментам:

   Месту размещения ГРЩ и условиям эксплуатации. Зачастую необходимо найти нетиповое компановочное  решение, связанное с малыми габаритами щитового помещения или вместиться в габариты реконструируемого ГРЩ.

Выбору типа и производителя шкафов. Правильно подобрать степень IP, уделить внимание степени секционирования, возможности обслуживания. Особое внимание – ударной стойкости и тепловому режиму работы.

  Подключению ГРЩ от трансформаторов и подключению отходящих линий. Осуществляется шинопроводами или кабелями. Направление входа выхода.

  Наличию схемы автоматического ввода резерва (АВРа). Схему предоставляет Заказчик или разрабатывается по его техническому заданию. Выполняется на логических контроллерах или релейно-контакторное исполнение. Наличие дополнительного источника питания (дизель-генератора).

Правильному подбору дополнительных аксессуаров для коммутационной аппаратуры, в случае применения дистанционного управления и мониторинга ГРЩ.

  Какие коммутационные аппараты будут применены и какого производителя. Как правило, в ГРЩ в качестве вводных аппаратов используют автоматические выключатели выкатного типа. Что позволяет обеспечить высокую степень безопасности и надежности. В качестве отходящих аппаратов, применяются как автоматические выключатели, так и предохранители.
