КРУЭ Столица 04

В настоящее время,  в качестве распределительных устройств  среднего напряжения для трансформаторных и распределительных подстанций, получили наиболее широкое распространение комплектные распределительные устройства с элегазовой изоляцией (КРУЭ).

Такую популярность КРУЭ завоевало благодаря минимальным габаритным размерам, полной безопасности в эксплуатации за счет реализации логических блокировок, высокой степени надежности.

КРУЭ Столица представляют собой сочетание компактных моноблоков и модулей в расширяемом варианте, что позволяет полностью покрыть  весь спектр существующих вариантов схем подстанций 6, 10 и 20 кВ.

Конструктив  КРУЭ Столица

КРУЭ Столица представляет собой сварной контейнер из нержавеющей стали заполненный элегазом, в котором находятся коммутационные аппараты и токоведущие части. Этот контейнер закреплен на опорной раме из оцинкованного металла. В качестве коммутационных аппаратов применяются трехпозиционные выключатели нагрузки и вакуумные силовые выключатели. Применение качественных и надежных коммутационных аппаратов позволяют получить КРУЭ с высокими техническими характеристиками,надежными и безопасными в эксплуатации.

Функциональные модули КРУЭ Столица

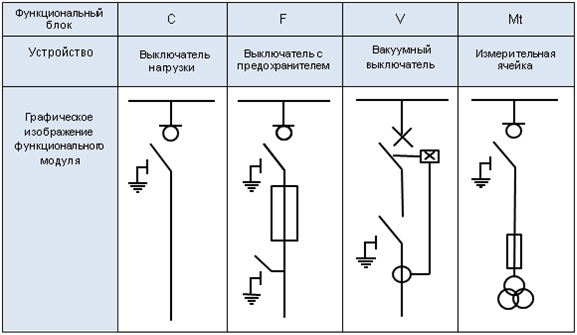

Основные функциональные модули КРУЭ Столица представлены в таблице

Технические характеристики КРУЭ Столица

Основные технические характеристики КРУЭ Столица представлены в таблице

Номинальное напряжение	U ном	кВ	6	10	20
Испытательное напряжение промышленной частоты 50 Гц – 1 мин	U и.пр.	кВ	32	42	65
Испытательное напряжение грозового импульса 1,2/50 мкс	U и.гр.	кВ	60	75	125
Номинальная частота	f ном	Гц	50	50	50
Ток термической стойкости	I т	кА	16	20	25
Номинальный ток электродинамической стойкости	I д	кА	40	50	63
Номинальная длительность короткого замыкания	t k	сек	3	3	3
Номинальный ток сборных шин	I ном сш	А	630	630	630
Номинальный ток силового выключателя	I ном	А	630	630	630
Номинальный ток выключателя нагрузки	I ном	А	630	630	630
Степень защиты главных токоведущих частей	IP		67	67	67

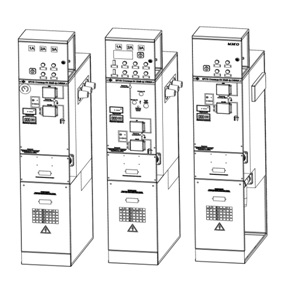

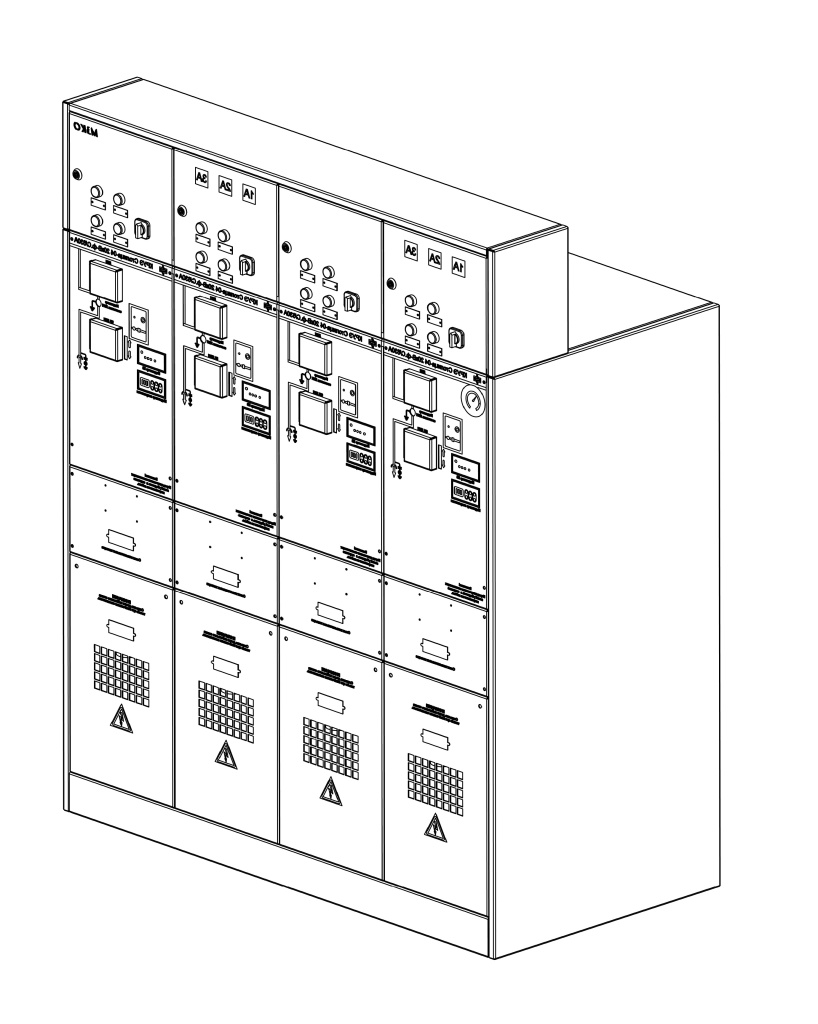

КРУЭ Столица моноблочного исполнения

Классическим вариантом основных элементов кольцевой сети является моноблочное, не расширяемое КРУЭ с числом коммутационных ячеек от двух до пяти. Чередование функций и комплектация вторичных цепей может быть различной, что позволяет выполнить любую схему трансформаторной подстанции. Моноблочное КРУЭ может быть как с дополнительным релейным отсеком, так и без него.

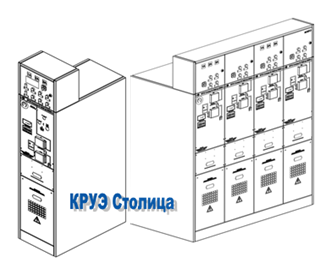

Расширяемые модули КРУЭ Столица

Прекрасным решением для построения трансформаторных подстанций с последующим увеличением числа присоединений являются расширяемые распределительные устройства. Это могут быть как отдельные расширяемые модули, так и моноблоки с функцией расширения. Добавление модулей КРУЭ может производиться непосредственно на существующей подстанции без специальных инструментов и приспособлений с помощью втычных контактов. Установка и сборка происходят без проведения работ с элегазом. Применение КРУЭ с функцией расширения позволяет достичь высокой гибкости при разработке конфигураций распределительных устройств в построении нетиповых подстанций.
