Шкафы тепловой защиты

Шкаф тепловой защиты (ШТЗ)    Шкаф тепловой защиты (ШТЗ) предназначен для контроля температурного режима работы силового сухого трансформатора. Возможно использование для контроля температуры других электрических машин. Контроль текущего значения температуры обмоток трансформатора осуществляется при помощи датчиков температуры, установленных внутри обмоток трансформатора. Данные от датчиков температуры поступают на микропроцессорное реле контроля температуры.

   Реле контроля температуры анализирует данные поступающие от датчиков температуры с данными настроек реле и выдает соответствующие управляющие команды:

  • сигнализация о перегреве трансформатора

  • аварийное отключение трансформатора

В качестве датчиков температуры обычно используются используются PT100 ,PT1000, KTY83, KTY84, PTC .

В качестве реле контроля температуры - Т-154 (TecSystem), ТР - 100 (Новатек-Электро), Термодат (Cистемы контроля), Т - 2612 (TecSystem).

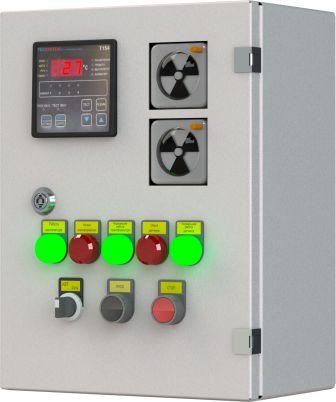

ШТЗ с Т-154

ШТЗ с ТР 100

ШТЗ с Термодат

ШТЗ с Т-2612
